Электропроводность (EC) питательного раствора — это показатель концентрации растворенных солей и удобрений и база стабильного питания в гидропонике. Падение концентрации вызывает голодание растений. Скачок вверх — осмотический шок и риск ожога корней.

Раньше контроль EC требовал регулярных замеров и ручных корректировок. Теперь эту проблему решает автоматика с удалённым доступом — наш новый «Контроллер EC с Wi-Fi». Он непрерывно поддерживает концентрацию удобрений в заданных значениях, тем самым обеспечивая стабильный и предсказуемый состав раствора. А благодаря встроенному модулю Wi-Fi и облачному сервису вы можете контролировать процесс из любой точки мира.

Что такое контроллер EC и как он работает

«Контроллер EC с Wi-Fi» измеряет текущее значение EC с помощью специального электрода и, если измеренный EC ниже заданного, контроллер подает компоненты удобрений A, B и C в пропорциях, которые вы задали. Если EC в норме — насосы остаются выключенными. Процесс повторяется циклически, обеспечивая стабильную концентрацию раствора 24/7.

Сравнение с предыдущей версией

Новая версия сохранила лучшее от предшественника — надёжность, простоту настройки, точность поддержания EC, и получила удалённый контроль, сенсорный экран, расширенную калибровку и защиту. Всё для удобства и комфортной работы.

Два режима работы: автоматический и ручной

«Контроллер EC с Wi-Fi» работает в двух режимах. Каждый можно включить или выключить при необходимости.

Автоматический режим — для свободного времени

Этот режим для тех, кто хочет быть уверен в стабильности параметров без постоянного контроля. Вы задаёте целевой EC и пропорции компонентов A, B, C. Прибор самостоятельно измеряет EC каждые несколько секунд и сравнивает с заданным значением. При отклонении рассчитывает необходимую дозу удобрений, включает нужные насосы на рассчитанное время, делает паузу (которую вы задаёте) для стабилизации раствора и повторяет цикл. В результате раствор всегда в оптимальном диапазоне, растения получают стабильное питание, вы освобождаетесь от монотонных замеров и ручных корректировок.

Ручной режим — для тонких настроек и обслуживания

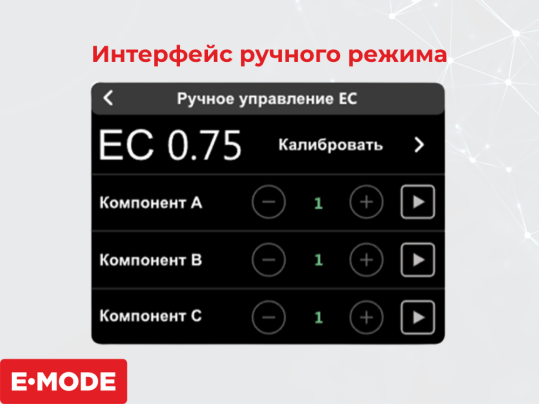

В ручном режиме вы дозируете удобрения сами через панель прибора. Можно включить подачу любого из трёх компонентов (A, B или C) в объёме от 1 до 50 мл. Ручной режим необходим для:

• Первичного запуска — прокачки трубок подачи удобрений для удаления воздуха, иначе дозировка будет неточной.

• Тестирования — проверки работы насосов и герметичности системы.

• Экстренной коррекции — быстрого вмешательства, если автоматика по какой-то причине не справляется.

• Обслуживания — промывки системы и проверки калибровки.

Даже в ручном режиме система защиты продолжает работать, отслеживая нештатные ситуации. О системах защиты поговорим ниже.

Ключевые преимущества

Точность и интеллект

«Контроллер EC с Wi-Fi» использует адаптивный алгоритм управления. Он позволяет прогнозировать, сколько удобрения нужно добавить для достижения целевого значения, и со временем обучается на реальных данных, уточняя свои расчёты.

Встроенный ПИ-регулятор измеряет разницу между текущим и заданным EC и определяет, какое количество удобрения необходимо добавить. Если отклонение большое — регулятор даёт команду насосам на более длительную подачу. Если отклонение маленькое — доза уменьшается. Интегральная составляющая устраняет остаточную ошибку, доводя EC до точного значения. Это обеспечивает высокую точность поддержания EC и позволяет корректно работать с системами разного объёма — от 20 до 2000 литров.

Температурная компенсация EC — ещё один важный элемент точности. Электропроводность раствора сильно зависит от температуры. При нагревании показания растут, даже если концентрация солей не изменилась. Контроллер учитывает этот эффект и корректирует измерения, показывая реальное значение EC, а не «сырые» данные датчика.

Удалённый контроль и облачный сервис

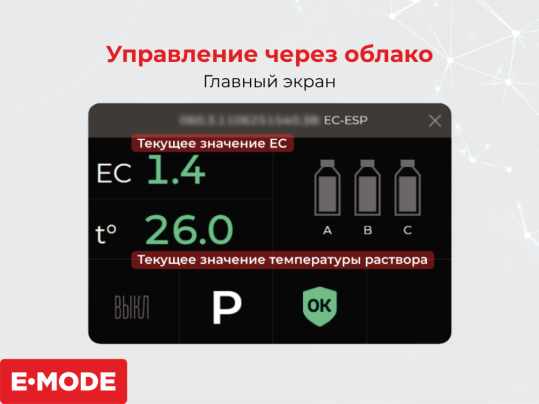

Благодаря встроенному Wi-Fi модулю (2,4 ГГц) вы сможете управлять контроллером из любой точки мира. В облачном сервере iot.cloud.e-mode.pro хранится информация о текущих показателях EC, температуре раствора, статусе насосов и истории изменений данных.

Удалённо вы сможете менять настройки, переключать программы, запускать ручное дозирование без физического доступа к прибору. А система уведомлений мгновенно оповестит вас по электронной почте о любой нештатной ситуации. Чтобы разобраться в особенностях дистанционного подключения, изучите статью «Дистанционный контроль приборов: управление гидропоникой через интернет».

Встроенные программы питания и гибкая настройка

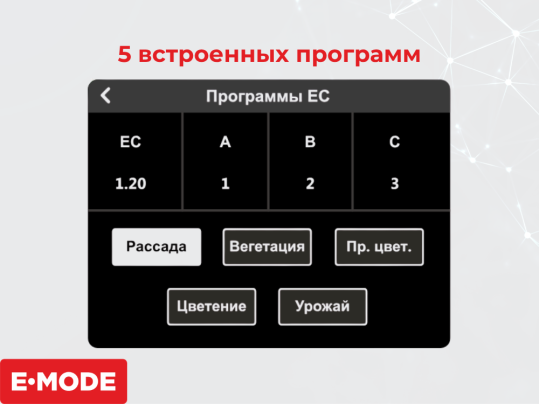

Для быстрого старта мы предустановили в контроллере пять программ питания, соответствующих основным стадиям развития растений — Рассада, Вегетация, Предцвет, Цветение, Урожай. В программах уже заданы нужное значение EC и пропорции компонентов.

Все параметры программ можно настроить под себя: изменить название программы и компонентов, установить целевой EC от 0,2 до 5,0 мСм/см, задать любые пропорции A, B, C, а также настроить объём бака (от 20 до 2000 л) и паузу дозирования (от 1 минуты до 100 минут).

Система защиты

Прибор отслеживает пять типов нештатных ситуаций:

1. Отсутствие регулирования EC по разным причинам — контроллер отключается, пока вы не устраните неисправность.

2. Выход EC за допустимый диапазон — контроллер отключается, чтобы не допустить передозировки.

3. Высокий EC — контроллер переходит в ручной режим и ждёт, пока EC стабилизируется (например, после добавления воды). Когда показатели нормализовались, сбросьте ошибку и вручную перейдите в автоматический режим.

4. Обрыв датчика температуры — контроллер отключает термокомпенсацию и терморегулятор, чтобы не использовать некорректные данные.

5. Короткое замыкание датчика температуры — контроллер отключает термокомпенсацию и терморегулятор до устранения замыкания.

При любой аварии прибор немедленно прекращает дозирование, отображает код ошибки на экране и ждёт вашего решения. Сигнал тревоги дублируется в облачном сервисе.

Сам прибор тоже защищен от большинства вредных факторов. Корпус имеет степень защиты IP64 — надёжную изоляция от влаги и пыли, что очень важно при работе в теплицах и гидропонных помещениях.

Простая конструкция и удобство монтажа

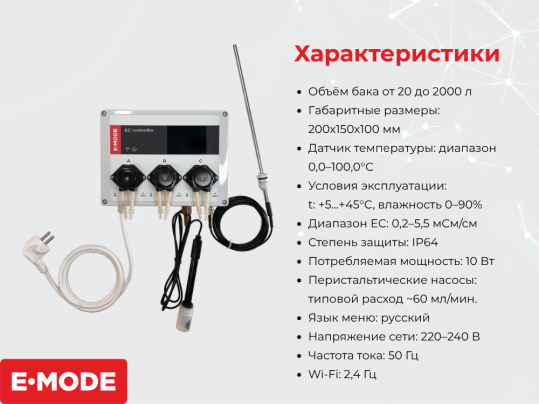

Прибор поставляется с тремя перистальтическими насосами (производительность около 60 мл/мин.). Шланги выполнены из химически стойкой кремний-органической резины, устойчивой к агрессивным средам. Компактные размеры позволяют легко разместить «Контроллер EC с Wi-Fi» даже в ограниченном пространстве.

Прибор совместим с любыми гидропонными системами — глубоководной культурой (DWC), техникой питательного слоя (NFT), аэропоникой, капельным поливом.

Важные рекомендации по эксплуатации

Чтобы прибор работал максимально точно и без сбоев, обратите внимание на несколько моментов. Если решите калибровать датчики сами — советы мы дали в статье «Калибруем без инструкции: как настроить датчики pH, EC, CO₂».

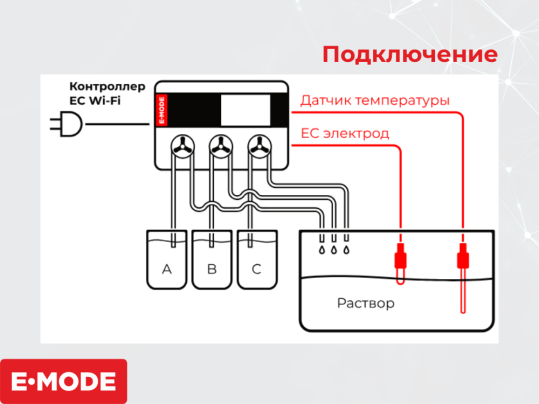

• Правильная установка электрода. Электрод EC должен находиться в среде с постоянной циркуляцией раствора. Погружение в статичный раствор приводит к некорректным показаниям и сокращению срока службы электрода. Используйте пробоотборник с протоком или обеспечьте принудительное перемешивание в баке.

• Температура калибровочных растворов. Для корректной калибровки датчика EC температура калибровочного раствора должна быть 25°C. Это обеспечивает правильную работу термокомпенсации.

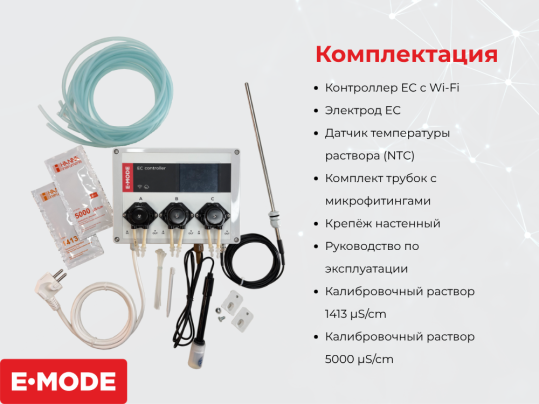

• Регулярное обслуживание. Периодически проверяйте показания прибора с помощью калибровочных растворов (1413 µS/cm и 5000 µS/cm, входят в комплект). Промывайте электрод дистиллированной водой и удаляйте загрязнения.

• Контроль уровня удобрений. При включённой защите прибор будет следить за динамикой EC. Если удобрения закончились, а EC не растёт, прибор остановит работу. Регулярно проверяйте уровень растворов в ёмкостях.

• Защита от скачков напряжения. Используйте сетевой фильтр или стабилизатор напряжения для защиты прибора от перепадов в электросети.

Что в итоге

«Контроллер EC с Wi-Fi» от E-MODE® — это прибор, который обеспечивает стабильное и точное поддержание концентрации питательного раствора без постоянного ручного контроля. Он подходит как для небольших домашних установок, так и для профессиональных теплиц, адаптируется под разные культуры и стадии развития, а благодаря удалённому доступу даёт полный контроль над процессом из любой точки страны.
