Калибровка — важнейшая часть подготовки оборудования к работе. Большинство датчиков калибруется на производстве, поэтому брать настройку в свои руки придется в двух случаях: если нужно провести предусмотренную инструкцией калибровку или если произошёл сбой в калибровке.

Понять, что в датчике «слетела» калибровка, можно по нестандартным значениям прибора:

• прочерки или другие символы ошибок вместо значений;

• необычно маленькие или большие значения;

• резкие скачки в показаниях в нескольких последовательных замерах.

Если столкнулись хотя бы с одним из пунктов — этот текст для вас.

Важно, что хоть мы и разберём калибровку на примере устройств от E-MODE, всё сказанное подойдет и для приборов от других фирм. Принцип один, а все нюансы обязательно отметим.

Калибровка датчиков pH и EC

Рассмотрим калибровку этих двух типов датчиков в одной главе. Они имеют много общего и часто объединяются в одном приборе. Если вы новичок в растениеводстве, обязательно прочитайте статью Всё о pH и EC для растений.

Суть калибровки состоит в последовательном погружении датчика в два калибровочных раствора: один с крайним верхним значением, второй с крайним нижним. Это фиксирование так называемой «высокой» и «низкой» точек, на которые прибор затем и будет ориентироваться при измерениях.

EC можно калибровать и по одной точке, достаточно измерить электропроводность верхней точки, а нижнюю принять за 0. При такой калибровке точность прибора будет ниже, погрешность выше.

Как часто нужно калибровать датчики pH и EC

Рекомендуется калибровать один раз в шесть месяцев. Для надежности ежемесячно можно проверять датчик в калибровочном растворе. Если показания прибора соответствуют данным на упаковке раствора — всё в порядке.

Что понадобится для калибровки?

Два калибровочных раствора с крайними значениями pH или EC и дистиллированная вода. Растворы часто идут в комплекте с приборами, но можно приобрести отдельно.

Для датчиков pH — растворы с pH не ниже 3,5 и не выше 12,0. Разница между верхним и нижним уровнем должна быть не менее трёх единиц.

В базовые наборы «ПониксПилот 32» (PonicsPilot 32) и «Контроллера pH» входят два эталонных раствора для калибровки с pH 4,01 и 7,01. Такие значения позволяют захватить максимальный диапазон pH воды и раствора, который редко выходит за пределы 5,1–7,5 единиц.

Для датчиков EC — растворы на 5000 μS/cm в качестве верхней точки и на 1413 μS/cm в качестве нижней, которые также соответствуют максимальному диапазону электропроводности растворов. Они входят в базовую комплектацию «ПониксПилот» и «Контроллера EC».

Растворы должны быть комнатной температуры (примерно 25°C), ведь вслед за изменением температуры меняется и чувствительность электрода датчика.

• При высоких температурах прибор может воспринимать даже незначительные колебания pH/EC.

• При низких — не воспринимать существенные.

При отклонении от комнатной температуры вероятность ошибок при калибровке растёт. Но для решения этой проблемы многие приборы оснащены термокомпенсацией (АТС). Она автоматически подстраивает чувствительность электрода под температуру, что позволяет исключить погрешности из-за температуры и обеспечить стабильность показаний.

Другие датчики предлагают ручную компенсацию. С ними вам придётся предварительно измерить температуру воды и по таблице посмотреть соответствующее значение. Такие же таблицы предоставляют производители калибровочных растворов.

Таблица ручной термокомпенсации pH калибровочных растворов Hanna

Температура, °C	Калибровочные растворы pH
	pH 7,01	pH 4,01
0	7,13	4,01
5	7,10	4,00
10	7,07	4,00
15	7,04	4,00
20	7,03	4,00
25	7,01	4,01
30	7,00	4,02
35	6,99	4,03
40	6,98	4,04
45	6,98	4,05
50	6,98	4,06
55	6,98	4,08
60	6,98	4,09

Электропроводность активнее меняется под действием температуры, поэтому при калибровке EC стоит уделить этому параметру повышенное внимание.

Таблица ручной термокомпенсации EC калибровочных растворов Hanna

Температура, °C	Калибровочные растворы EC
	EC 5000	EC 1413
0	2760	776
5	3180	896
10	3615	1020
15	4063	1147
16	4155	1173
17	4245	1199
18	4337	1225
19	4429	1251
20	4523	1278
21	4617	1305
22	4711	1332
23	4805	1359
24	4902	1386
25	5000	1413

Последовательность действий при калибровке датчика pH

Порядок действий на примере «ПониксПилот 32» (PonicsPilot 32):

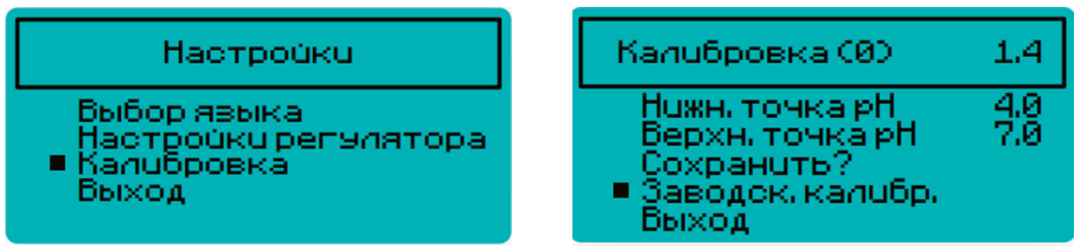

1. Зайдите в раздел «Калибровки pH». На экране параметров регулятора рH выберете «калибровка pH».

2. Достаньте электрод из ёмкости, промойте его дистиллированной водой и окуните в калибровочный раствор «pH 4,01».

3. Выставьте «Нижняя точка pH» — 4. Ждите, пока зелёное число перестанет меняться (15–20 минут).

4. Как только зелёное число перестанет меняться, нажмите на дисплее «Далее», выньте электрод из раствора, промойте его дистиллированной водой и опустите электрод в калибровочный раствор «рН 7,01».

5. Выставьте «Верхняя точка pH» — 7. Ждите, пока зелёное число перестанет меняться (15–20 минут).

6. Нажмите «Далее» — «сохранить».

Калибровка pH Lite проходит так же, просто через другие разделы меню.

Чтобы процесс был ещё понятнее, сняли для вас это видео:

Последовательность действий при калибровке датчика EC

Порядок действий на примере «Контроллера EC».

Важно! Перед калибровкой необходимо установить «нулевую» точку — погрешность воды без удобрений. Для этого нужно промыть электрод в дистиллированной воде, протереть салфеткой и дождаться стабильного показания индикатора (самая верхняя строчка) от 18 до 20.

Калибровка по двум точкам:

1. Опустите электрод в калибровочный раствор с низким значением ЕС.

2. Дождитесь пока значение на индикаторе (самая верхняя строчка) перестанет меняться или будет колебаться в незначительных пределах.

3. Нажмите кнопку «Вниз», только после этого достаньте электрод, промойте в дистиллированной воде, удалите остатки жидкости.

4. Перейдите в пункт «Верхняя точка ЕС».

5. Опустите электрод в калибровочный раствор с высоким значением ЕС.

6. Дождитесь пока значение на индикаторе (самая верхняя строчка) перестанет меняться или будет колебаться в незначительных пределах.

7. Нажмите кнопку «Вниз», перейдите в пункт «Сохранить?» и нажмите «ОК», только после этого достаньте электрод, прибор откалиброван.

Калибровка по одной точке проходит по той же схеме, только при настройке нижней точки нужно задать ей вручную значение 0.

Подробная видеоинструкция в этом ролике:

Калибровка датчика CO₂

Суть калибровки — запись прибором показателей чистого воздуха с низким содержанием CO₂. На это значение прибор будет ориентироваться при дальнейших измерениях.

Как часто?

Калибровать стоит раз в год. Этого достаточно для минимизирования рисков сбоя калибровки, вызванных условиями использования или качеством воздуха. Некоторые приборы, например, «Контроллер CO₂» калибровки почти не требуют.

Что понадобится?

Чистый воздух, желательно загородный (или любой другой с концентрацией CO₂ 400 РРM) при температуре 25°С и влажности воздуха не более 20%.

Последовательность действий при калибровке датчика CO₂

Порядок действий на примере «Контроллера СО₂» (SensiRoom CO₂):

• Поместите датчик на улицу, подождите примерно 15 минут.

• Выберите пункт «Калибровка ДА» и ждите несколько секунд.

• Выйдите из меню калибровки.

Посмотрите на видео, как это делать:

Калибровка перистальтических насосов

Суть калибровки в том, что необходимо определить объём раствора, который теряется при движении по трубам. Это может быть связано с микроповреждениями, разного рода протечками и так далее. В любом случае, калибровка нужна, чтобы программа могла корректировать объём раствора с учетом потерь.

Как часто?

Калибровать насосы следует, если появились сомнения в соответствии поступившего и вышедшего объёмов раствора. То есть, по необходимости.

Что понадобится?

Пустая ёмкость и дистиллированная вода.

Последовательность действий при калибровке насосов

Порядок действий на примере «ПониксПилот 32» (PonicsPilot 32):

1. Отключите прибор от системы.

2. Опустите шланги пробоотборника в пустую ёмкость.

3. Заполните трубки калибруемых перистальтических насосов дистиллированной водой с помощью ручного дозирования.

4. Налейте дистиллированную воду в мерную тару, замерьте объём воды.

5. Установите мерную тару на место для удобрений и реагентов.

6. Поместите входную трубку калибруемого насоса в мерную тару.

7. Перейдите на экран калибровки насосов.

8. Запустите калибруемый насос.

9. После прекращения работы насоса измерьте объём воды в мерной таре.

10. Вычислите изменение объёма воды в мерной таре и введите полученное значение в соответствующий счётчик на экране калибровки насосов.

11. Повторите п. 3–8 для всех калибруемых насосов.

12. После калибровки всех насосов удалите дистиллированную воду из пробоотборника.

А вот и видеоинструкция:

Что в итоге?

После разбора методик калибровки хочется вернуться к началу. Откуда же, собственно, появляются ошибки и сбои?

Главная и очевидная причина — инструкция. Вернее, неверная работа с ней. Калибровка требует точного выполнения всех действий, и даже небольшая перестановка может привести к ошибкам. А это уже — риски для урожая и вашего кармана.

Техника многое может сделать за нас, но иногда и ей нужна помощь.
